ou organigramme des tâches.

Introduction

Nous y sommes.
La charte projet est signée, les objectifs sont clairement identifiés, le périmètre et principaux livrables définis, etc.

Mais voilà, comment allons-nous construire le service ou produit commandé ?
Ou comment estimer la charge de travail, planifier ou évaluer le coût de réalisation?
Tout simplement (ceci est relatif) en morcelant les livrables en éléments et sous éléments plus spécifiques.

Prenons en exemple la rénovation d’une maison. Avec un livrable : la cuisine.
Si je morcelle ce livrable, j’obtiens :
- Le sol (carrelé)
- Les murs (peints)
- Le réseau électrique
- La plomberie
- Les éléments du cuisiniste
J’oublie surement des éléments, la construction n’étant pas mon domaine.

Je peux encore décomposer ces éléments en sous éléments.
Pour faire le sol il me faudra :
- Enlever le sol existant (si c’est du linoleum par ex.)
- Faire un ragréage
- Poser le carrelage

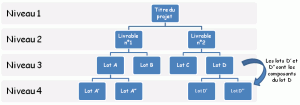

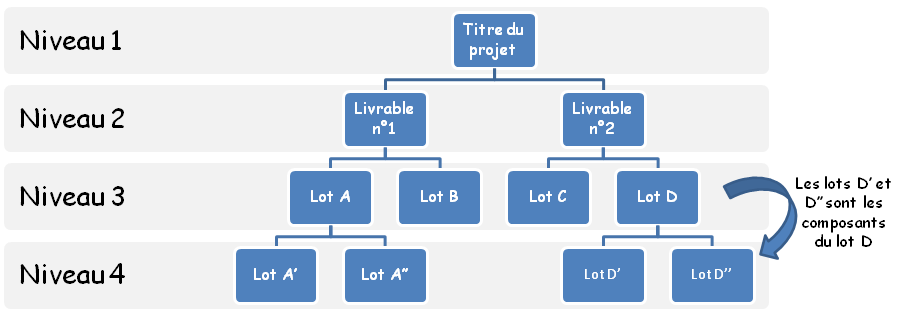

Une WBS a été construit et se présentera sous cette forme
wbs
(cliquez sur l’image pour le plein écran)

Il sera plus aisé d’estimer la charge, le coût de réalisation ou la planification d’un sous-élément.
La somme de ses sous-éléments constitue les livrables de notre projet.

Définition

La WBS est une décomposition hiérarchique, orientée livrable, du travail exécuté par l’équipe projet.
Chaque niveau inférieur (appelé work package ou tâche ou lot) représente une définition de plus en plus détaillée des tâches du projet.
Le but est d’atteindre les objectifs du projet en créant les livrables requis.
Il organise et définit le champ global d’application du projet.

En conclusion

La définition de la WBS est surement l’étape la plus importante de votre projet.

C’est à partir de la WBS que pourront être estimés : délais, planning, budget prévisionnel, ressources nécessaires, les parties à sous-traiter, etc.
D’autres vertus peuvent être attribuées à la WBS : double vérification des livrables avec les parties prenantes ou encore, implication des membres du projet lorsqu’ils participent à la construction de celle-ci.

Il est généralement admis que la décomposition se limitera à un niveau où la charge estimée des tâches sera de 10 jours/Homme minimum (soit 80h).

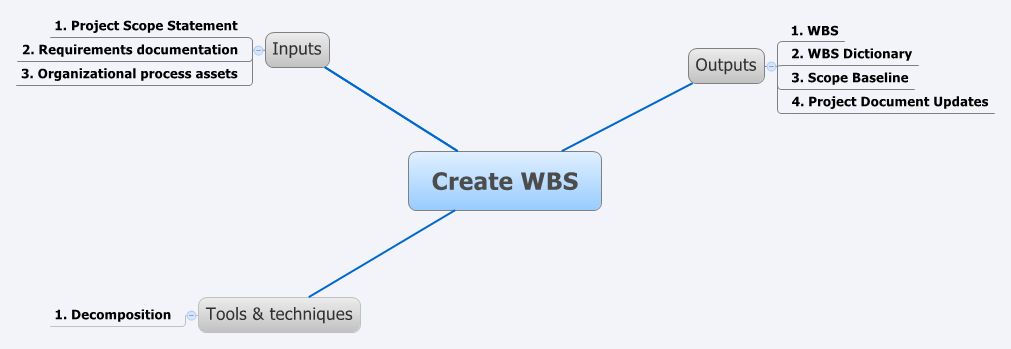

Le processus
Création WBS
(cliquez sur l’image pour le plein écran)
